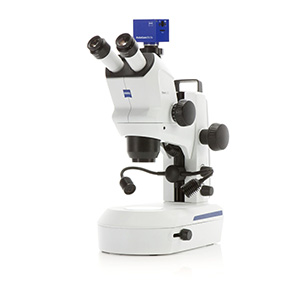

Stemi 508 doc – Mikroskop-Set von ZEISS
- Mikroskopkörper Stemi 508 doc (435064-9021-000)
- Apochromatisches Greenough-System
- Kamera-Ausgang mit Schnittstelle 60N mit Umschaltung 100vis/100doc rechts (Umschaltbar: Entweder alle Photonen zum Auge oder zur Kamera)
- Manueller, beidseitig bedienbarer Zoom 8:1 (0,63x...5,0x)
- Schaltbare Zoom-Rastpositionen 0,63x-0,8x-1x-1,25x-1,6x-2x-2,5x-3,2x-4x-5x
- Freier Arbeitsabstand 92 mm (ohne Staubschutzglas)
- Einblickwinkel 35° mit einstellbarem Augenabstand 55...75 mm
- Okularaufnahme 30 mm mit maximaler Sehfeldzahl 23 mm
- Aufnahme D=76 mm für Stemi-Träger/Träger S
- Schnittstelle D=53 mm für Leuchten
- Gewinde M49/50 für Vorsatzoptik oder Polarisator
- Zusätzlich enthalten: Okulare PL 10x/23 Br. foc., Staubschutzglas M50 mit M49x0,75, Kamera-Adapter 60N C-Mount 2/3" 0,5x
- 1 Paar Augenmuscheln (444801-0000-000)
- Stativ K LAB (435425-9010-000)
- Stativbasis T310xB200xH90 mm, Arbeitsfläche T195xB160 mm
- Schnittstellen d=84 mm für Tische and d=45 mm für DL Polarisator
- Säule 250 mm mit Trieb und Handgriff, Hubbereich 145 mm
- Stemi-Träger d=76 mm, Tragfähigkeit 5 Kg, Friktion einstellbar
- Integrierte LED-Durchlichteinheit mit dreh- und verschiebbaren Spiegel für Hellfeld, Dunkelfeld und schräges Durchlicht
- 2x Buchse für IVI und Leuchte K LED
- Separate AL/DL-Bedienelemente für Ein/Aus/Dimmen
- Einbaunetzteil 12V DC 24W/100...240V AC/50...60Hz
- Zusätzlich enthalten: Glasplatte D=84x5 mm, Länderspezifisches Netzkabel EURO C8, Staubschutzhülle
- Ringleuchte K LED segmentierbar (435525-9050-000)
- 48 LEDs in 2 Reihen, geneigt
- FWD 50...300 mm, Fassung d=66 mm
- Separate Bedienelemente für Segmentierung und Rotation
- 4 Modi: Voll-, Halb-, Viertelkreis oder 2 gegenüberliegende Viertelkreise
- Manuelles Drehen in 90 ° Schritten oder kontinuierliche Drehung
- Für Stative K EDU/LAB/MAT, Stativ M LED oder Controller K LED
- Haltering A53 --> d=66 mm (455182-0000-000)
- Beansprucht 15,5 mm vom Arbeitsabstand (Notwendig für die Ringleuchte)
- Spot-Leuchte K LED (435525-9010-000)
- Einzel-Spot für Hell- und Dunkelfeld-Auflichtbeleuchtung
- Gewinde M24x0,5 für Polarisator
- Höhenverstellbar, neigbar, zoombar

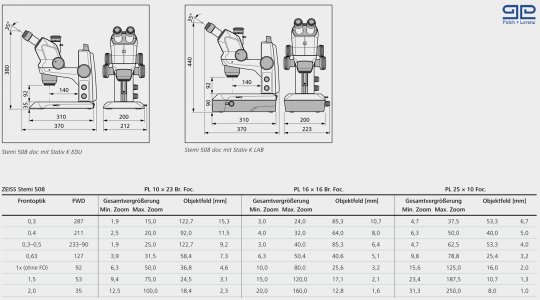

| Stemi 508 | Okulare PL 10x 23 Br. foc. | Okulare PL 16x 14 Br. foc. | |||
|---|---|---|---|---|---|
| Frontoptik | Arbeitsabstand (FWD) in mm |
Vergrößerung | Objektfeld in mm |
Vergrößerung | Objektfeld in mm |
| 0,3x | 287 | 1,9x bis 15x | 122,7 bis 15,3 | 3,0x bis 24,0x | 85,3 bis 10,7 |
| 0,4x | 211 | 2,5x bis 20x | 92,0 bis 11,5 | 4,0x bis 32x | 64,0 bis 8,0 |
| 0,3-0,5x | 230-90 | 1,9x bis 25x | 122,7 bis 9,2 | 3,0x bis 40x | 85,3 bis 6,4 |
| 0,63x | 127 | 3,9x bis 31,5x | 58,4 bis 7,3 | 6,3x bis 50x | 40,6 bis 5,1 |
| ohne (1x) | 92 | 6,3x bis 50,0x | 36,8 bis 4,6 | 10,0x bis 80,0x | 25,6 bis 3,2 |
| 1,5x | 53 | 9,4x bis 75,0x | 24,5 bis 3,1 | 15,0x bis 120,0x | 17,1 bis 2,1 |
| 2,0x | 35 | 12,5x bis 100,0x | 18,4 bis 2,3 | 20,0x bis 160x | 12,8 bis 1,6 |
- Durchlicht
- ja
- Auflicht
- ja
- Hellfeld
- ja
- Dunkelfeld
- ja
- Fototubus / Kameraausgang
- ja
- Abbildung ähnlich
- ja
