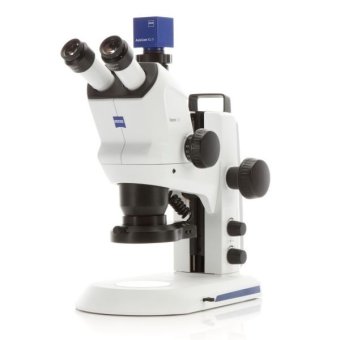

- Mikroskopkörper Stemi 508 doc (435064-9021-000)
- Apochromatisches Greenough-System
- Kamera-Ausgang mit Schnittstelle 60N mit Umschaltung 100vis/100doc rechts
- Manueller, beidseitig bedienbarer Zoom 8:1 (0,63x...5,0x)
- Schaltbare Zoom-Rastpositionen 0,63x-0,8x-1x-1,25x-1,6x-2x-2,5x-3,2x-4x-5x
- Freier Arbeitsabstand 92 mm (ohne Staubschutzglas)
- Einblickwinkel 35° mit einstellbarem Augenabstand 55...75 mm
- Okularaufnahme 30 mm mit maximaler Sehfeldzahl 23 mm
- Aufnahme D=76 mm für Stemi-Träger/Träger S
- Schnittstelle D=53 mm für Leuchten
- Gewinde M49/50 für Vorsatzoptik oder Polarisator
- Zusätzlich enthalten:
- Okulare PL 10x/23 Br. foc.
- Staubschutzglas M50 mit M49x0,75
- Kamera-Adapter 60N C-Mount 2/3" 0,5x

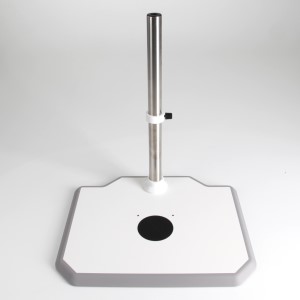

- Stativ N mit Säule 32/450 mm (435424-9400-000)
- Stativbasis 440x370 mm
- S/W Kunststoffplatte D=84x4 mm
- 2 Tischfedern, Sicherungsring

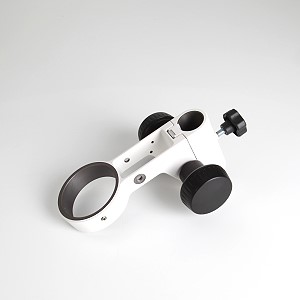

- Stemi-Träger Säule 32 mit Trieb (435424-9301-000)
- Hub +/- 25 mm, Traglast max. 5 kg
- 2 x M8 Gewinde zur Adaption von Leuchtenträgern
- Gängigkeit einstellbar durch Verdrehen der Knöpfe

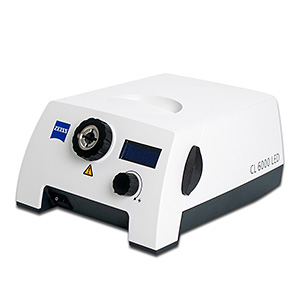

- Kaltlichtquelle CL 6000 LED (D) (435700-9101-000)
- bis 600 lm Lichtstrom am Faserausgangs-Dmr. 9 mm, ca. 6200K Farbtemperatur
- min. 50.000 Betriebsstunden bis Helligkeitsabfall auf 70%
- Steuerung von Helligkeit und 6 Speichern über Dreh-Drück-Knopf und LCD
- Spannzange 10 mm mit Sensor für Lichtleiter 1500
- Filterschieber für 2 gefasste Filter CL LED 35x26x4 mm und freien Durchgang
- max. 70W Weitspannungs-Netzteil für flickerfreies Licht, leiser Lüfter
- 2,5 mm Klinkenbuchse für Ein/Aus per optionaler Fußtaste S, USB-Buchse
- länderspezifisches Netzkabel
- Abmessungen T241xB192xH118 mm, Gewicht 3,1 kg

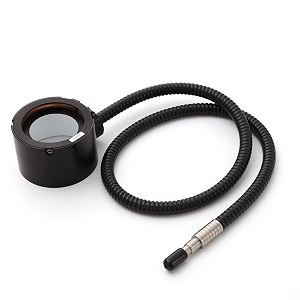

- Diffusor S, ausziehbar, d=66 mm/M8 (435507-0000-000)
- inkl. Lichtleiter 8/1000 mm; 88mm Außen-Dmr. erlaubt Montage am Objektivrevolver
- Länge 45...84 mm an mittlere FWD anpassbar oder bei großer FWD objektnahe Montage über Halter M8-M8

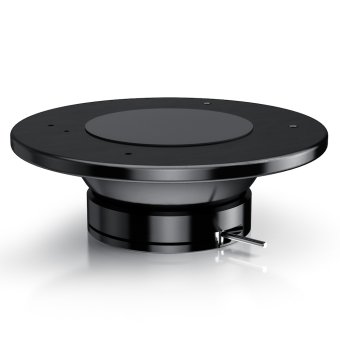

- Kugeltisch +/-30° drehbar (455123-9901-000)
- Tischplatte D=158 mm mit Schnittstelle d=84 mm
- Haftbelagplatte D=84 mm
- 2 Tischfedern
- Haltering A53 --> d=66 mm (455182-0000-000)
- beansprucht 15,5 mm vom Arbeitsabstand des Greenough-Körpers oder Vorsatzsystems < 1x bzw. je nach Orientierung 0 mm oder 15,5 mm vom Arbeitsabstand des Vorsatzsystems > 1x
- Augenmuschel (444801-0000-000)
- 1 Paar Augenmuscheln (2 Stück)
- Staubschutzhülle K L300xB190xH500 mm (459325-0000-000)
- Staubschutzhülle K L300xB190xH500 mm
| Stemi 508 | Okulare PL 10x 23 Br. foc. | Okulare PL 16x 14 Br. foc. | |||
|---|---|---|---|---|---|
| Frontoptik | Arbeitsabstand (FWD) in mm |
Vergrößerung | Objektfeld in mm |
Vergrößerung | Objektfeld in mm |
| 0,3x | 287 | 1,9x bis 15x | 122,7 bis 15,3 | 3,0x bis 24,0x | 85,3 bis 10,7 |
| 0,4x | 211 | 2,5x bis 20x | 92,0 bis 11,5 | 4,0x bis 32x | 64,0 bis 8,0 |
| 0,3-0,5x | 230-90 | 1,9x bis 25x | 122,7 bis 9,2 | 3,0x bis 40x | 85,3 bis 6,4 |
| 0,63x | 127 | 3,9x bis 31,5x | 58,4 bis 7,3 | 6,3x bis 50x | 40,6 bis 5,1 |
| ohne (1x) | 92 | 6,3x bis 50,0x | 36,8 bis 4,6 | 10,0x bis 80,0x | 25,6 bis 3,2 |
| 1,5x | 53 | 9,4x bis 75,0x | 24,5 bis 3,1 | 15,0x bis 120,0x | 17,1 bis 2,1 |
| 2,0x | 35 | 12,5x bis 100,0x | 18,4 bis 2,3 | 20,0x bis 160x | 12,8 bis 1,6 |
- Auflicht
- ja
- Hellfeld
- ja
- Fototubus / Kameraausgang
- ja
- Abbildung ähnlich
- ja
